릴레이로 바이크에 USB 설치

11.01US $ 60% OFF|Qc3.0 C Motorcycle Phone Charger Waterproof 6.4a 12v Moto Usb Voltmeter Power - Motorcycle Electronics Accesso

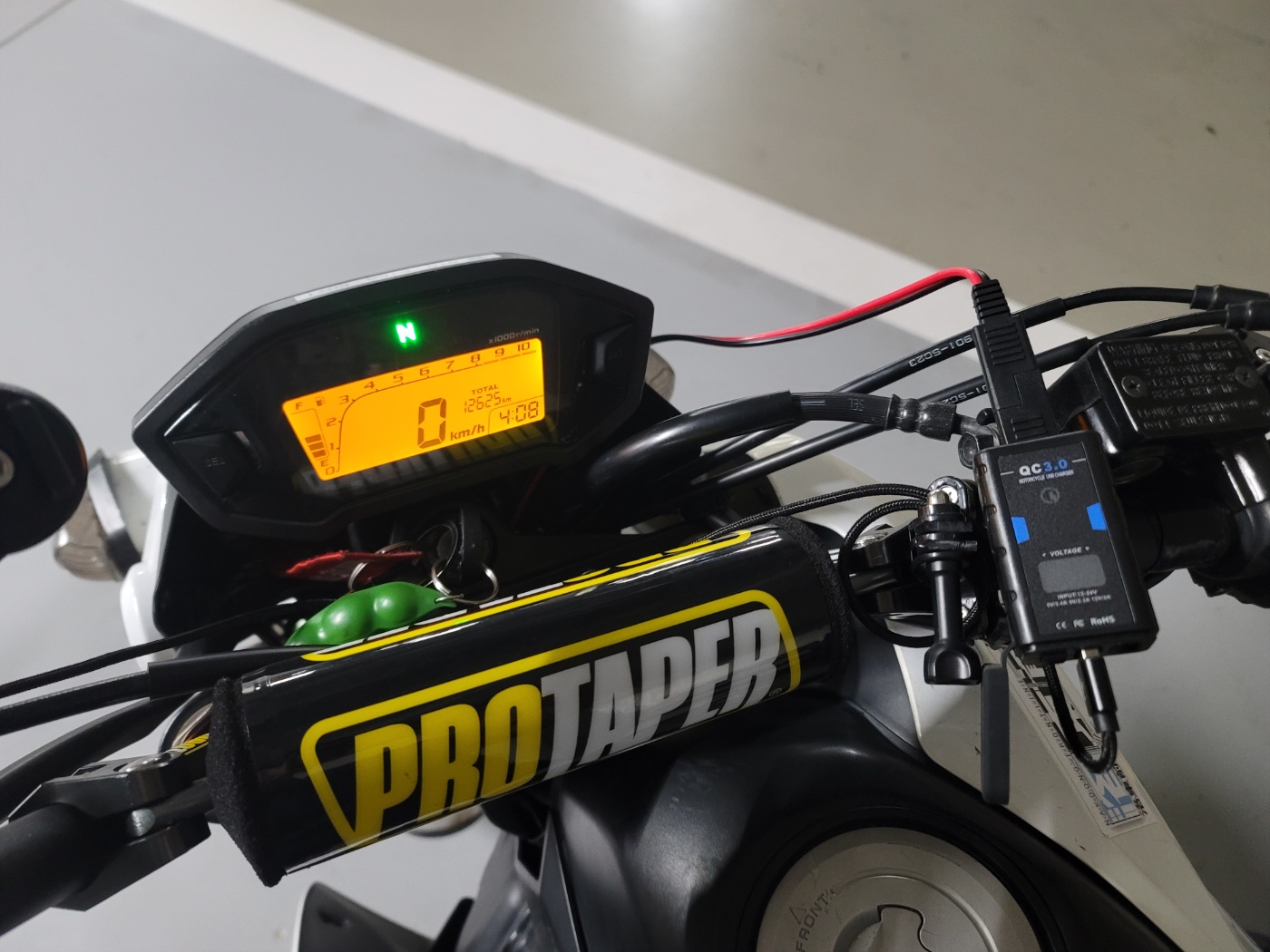

MSX125에 설치해서 사용하던 USB 충전기

퓨즈도 달려있고 퀵차지도 지원, 전압까지 나와서 매우 만족스럽게 사용했다.

다만 문제가 있다면

지금까지 배터리 직결로 사용하고 있어 시동을 끌때마다

선을 뽑아줘야 했다.

선을 뽑지 않으면 미세하게 전류를 먹어 배터리가 방전되게 된다.





0.66US $ 28% OFF|Automobile Control Device | 1 Automobile Relay | Auto Relay 24 | Relay Jd2912 | 12 Relays - Relays - Aliexpress



그래서 이번에는 릴레이를 구매해서

시동이 켜질때만 전원이 들어오게 만들어 줄것이다.

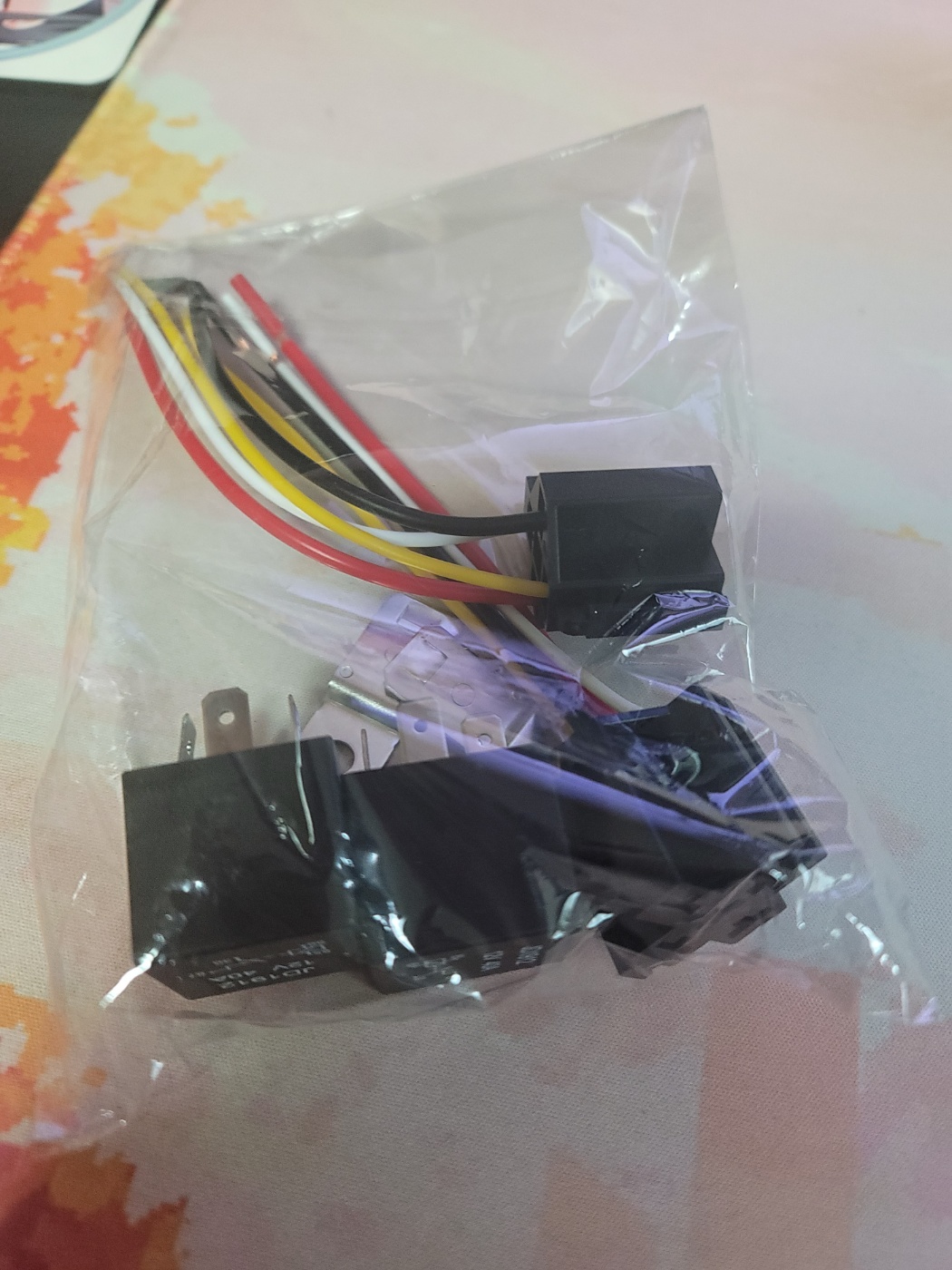

혹시 몰라 2개 세트를 구매했다

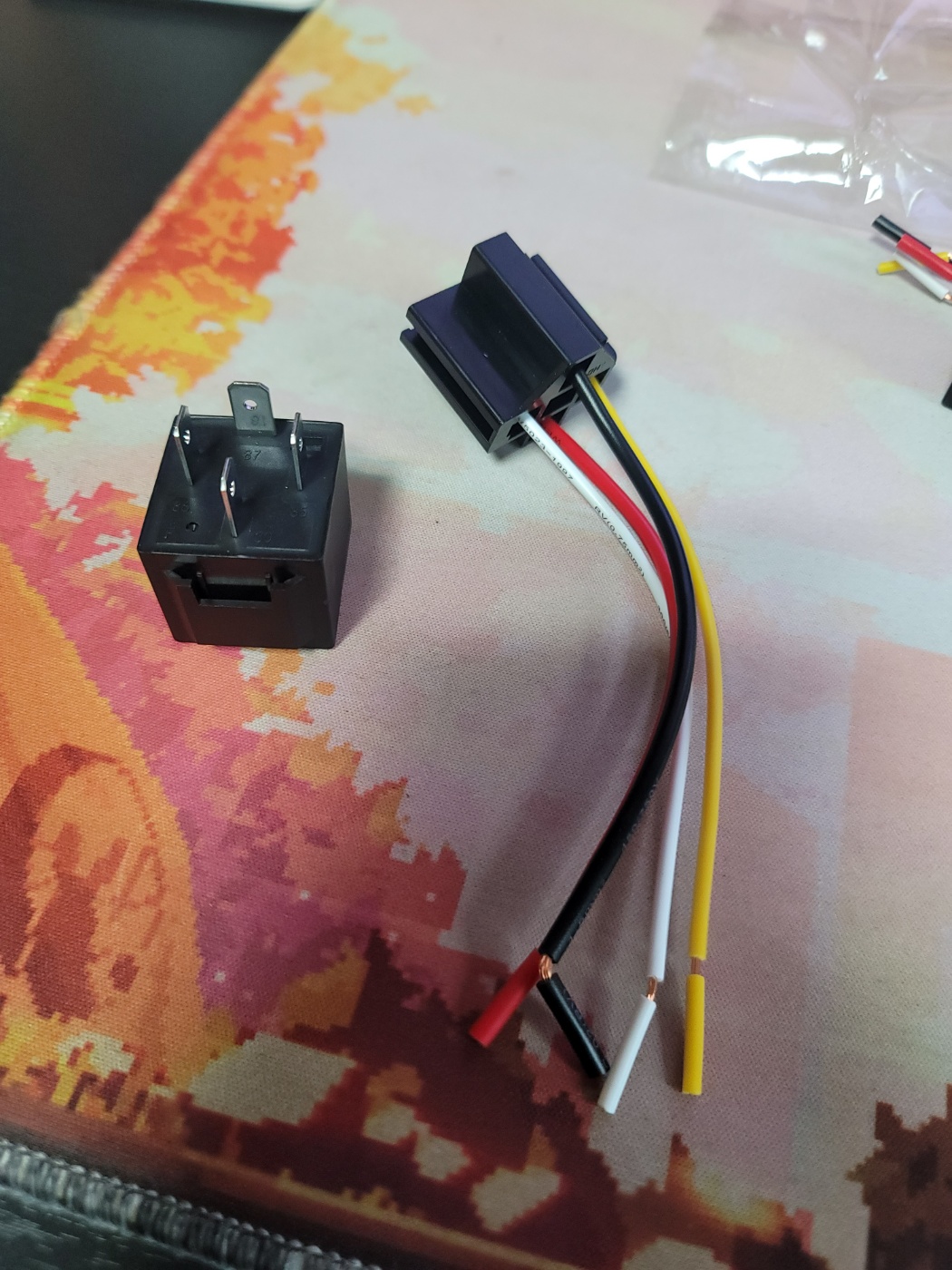

릴레이만 구매해도 연결하는데는 문제가 없지만

선이 같이 있는걸 구매하면 보다 쉽게 배선 작업을 할 수 있다.







배선을 나중에도 쉽게 관리하기 위해 총알 단자를 설치해 주자







검은색과 노란색은 하나로 묶어서 연결하고

나머지는 따로 따로 단자를 만들어 주고

납땜기를 이용해서 잘 고정시켜 준다.









이렇게 연결된 릴레이

빨간선은 USB에 검은 선에 연결해주고

노란, 검정은 샷시에 그라운드 처리를 해주며

하얀색은 KEY-ON 선에 연결을 해주면 된다.







KEY-ON 선은 번호판 등에서 흰파선으로 미리 빼놨다

기존에 따로 선을 빼놓고 단자를 만들어 놔서

쉽게 연결할 수 있다.

그라운드는 배터리 -에 연결해도 되지만

샷시에 연결해줬다,

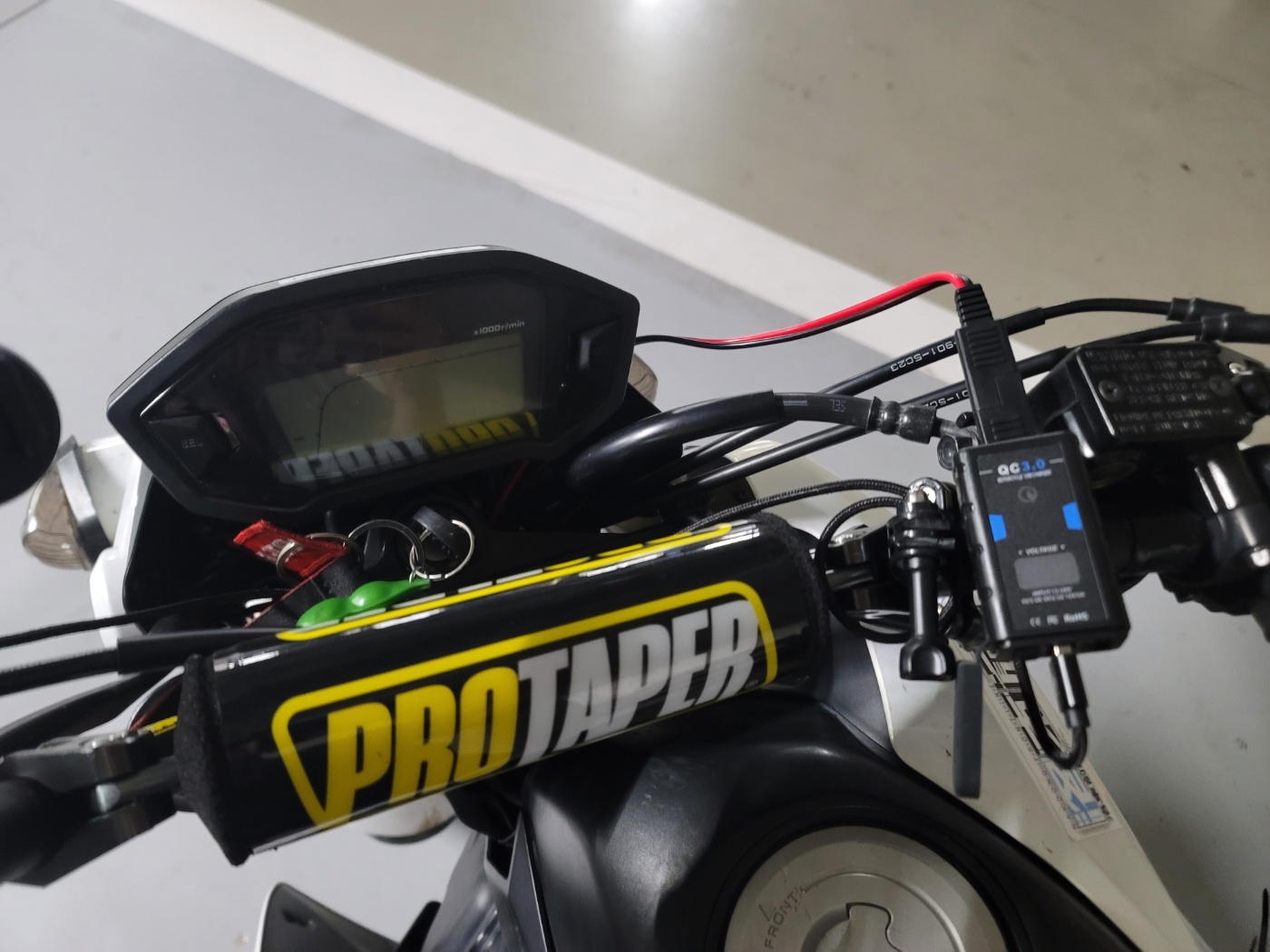

시동을 끈 상태에서는 USB에 전원이 들어오지 않는다







번호판 등이라서 그런지 전기가 들어온 상태에서도

전원이 들어오지는 않는다







하지만 시동을 켜면 USB에 전원이 들어오게 된다.

이렇게 간단한 작업을 통해 앞으로는 시동을 끌때마다

따로 선을 빼야하는 번거로움이 없어졌다.
