FV-1 TOUCH 일렉기타 이펙터 자작 - (3)



TAYDA에서 주문한 인클로저가 도착했다

디자인은 역시나 맘에 든다











다만 안쪽 부분도 페인트가 튀면서 칠해져 있다

2달러를 내면 안쪽을 마스킹 해주는 서비스도 있지만

그냥 사포 같은걸로 밀어주면 된다







https://s.click.aliexpress.com/e/_Dkjfh8X

Electric Mini Drill Grinder Engraving Pen Mini Drill Electric Rotary Tool Grinding Machine Accessories - AliExpress 1420



전에 구입해놓은 드릴이 있어서

손쉽게 할 수 있었다.

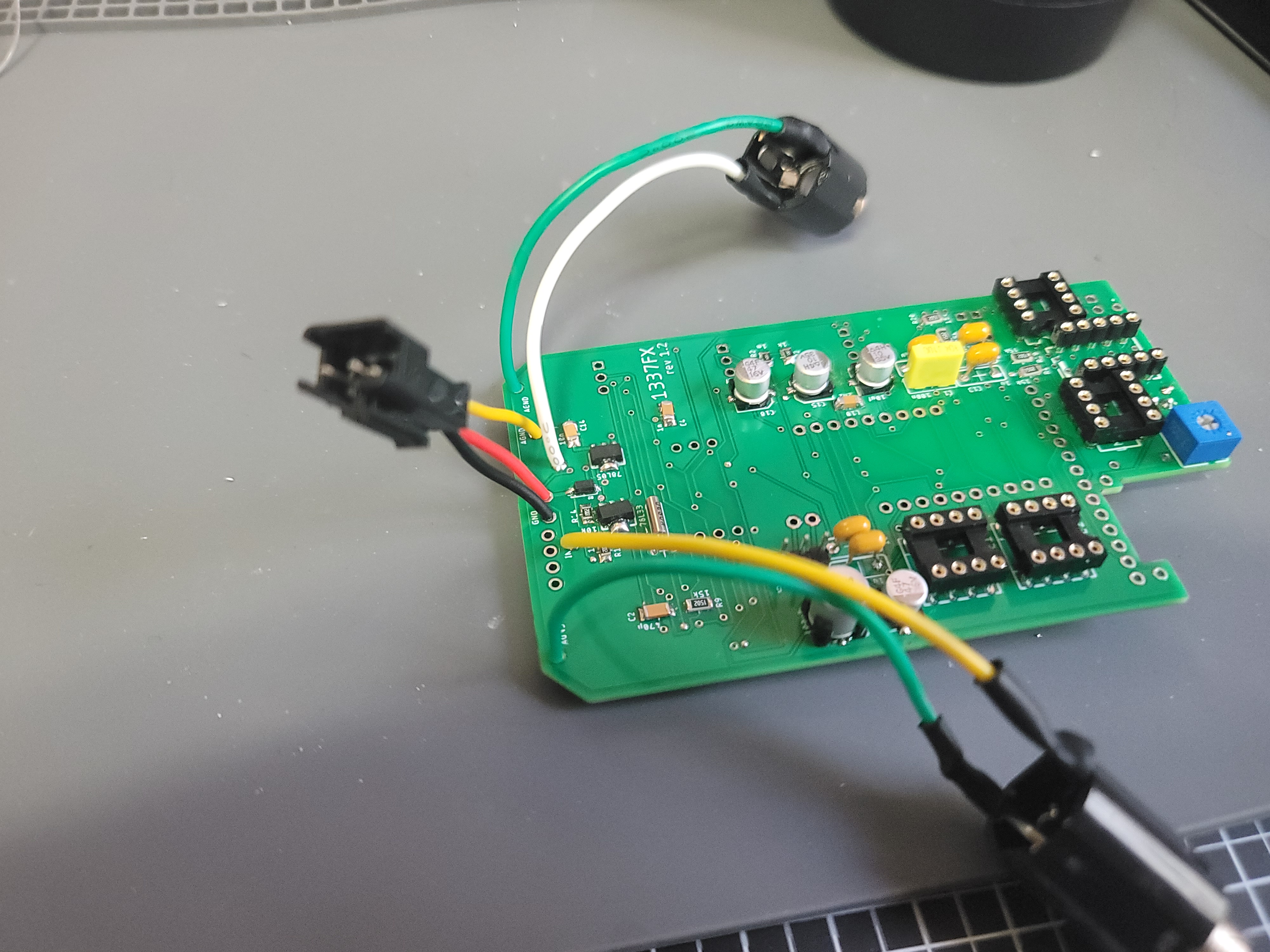

전원은 케이스에서 빼기 쉽게 커넥터 형식으로 만들어 줬다

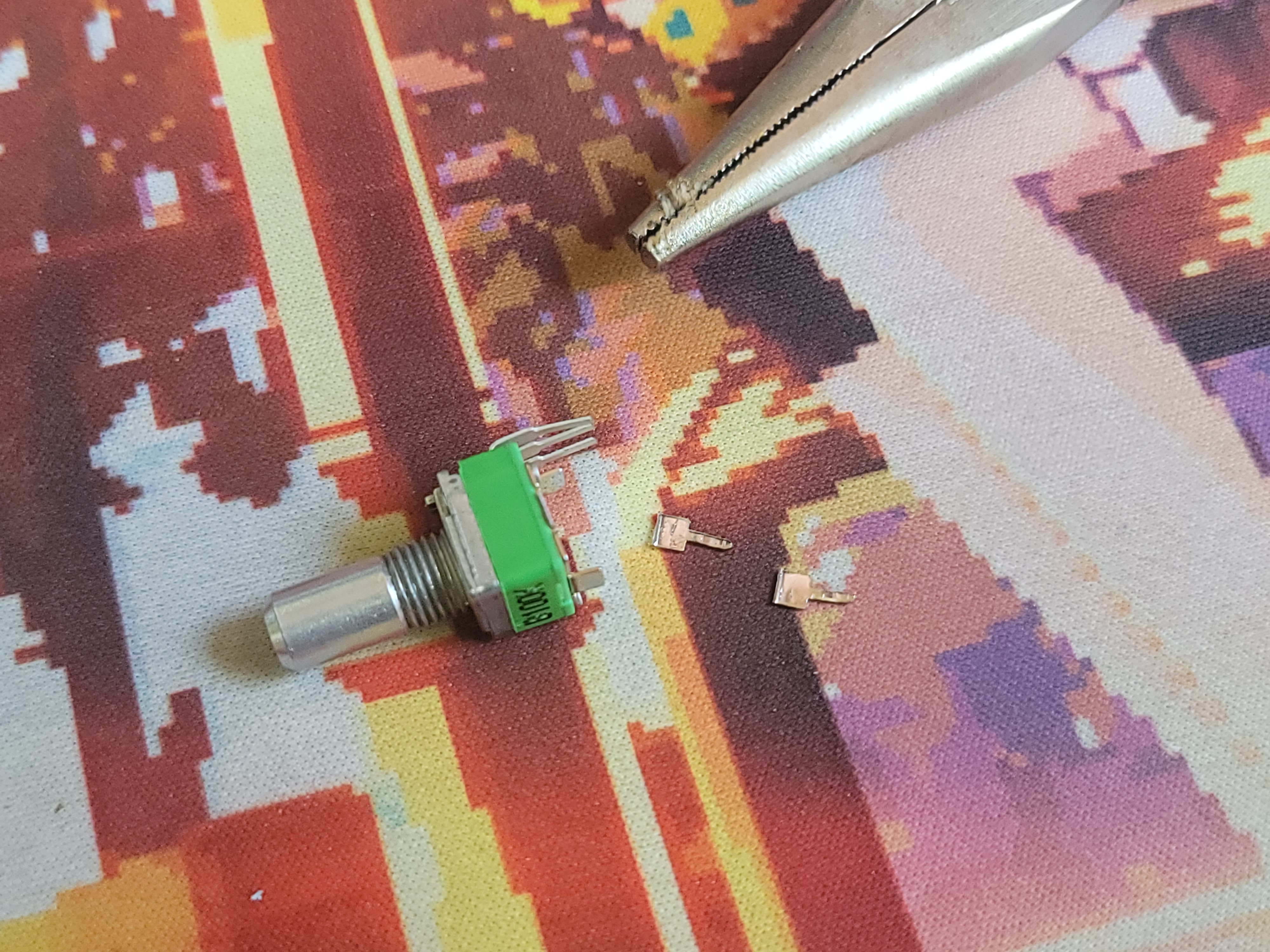

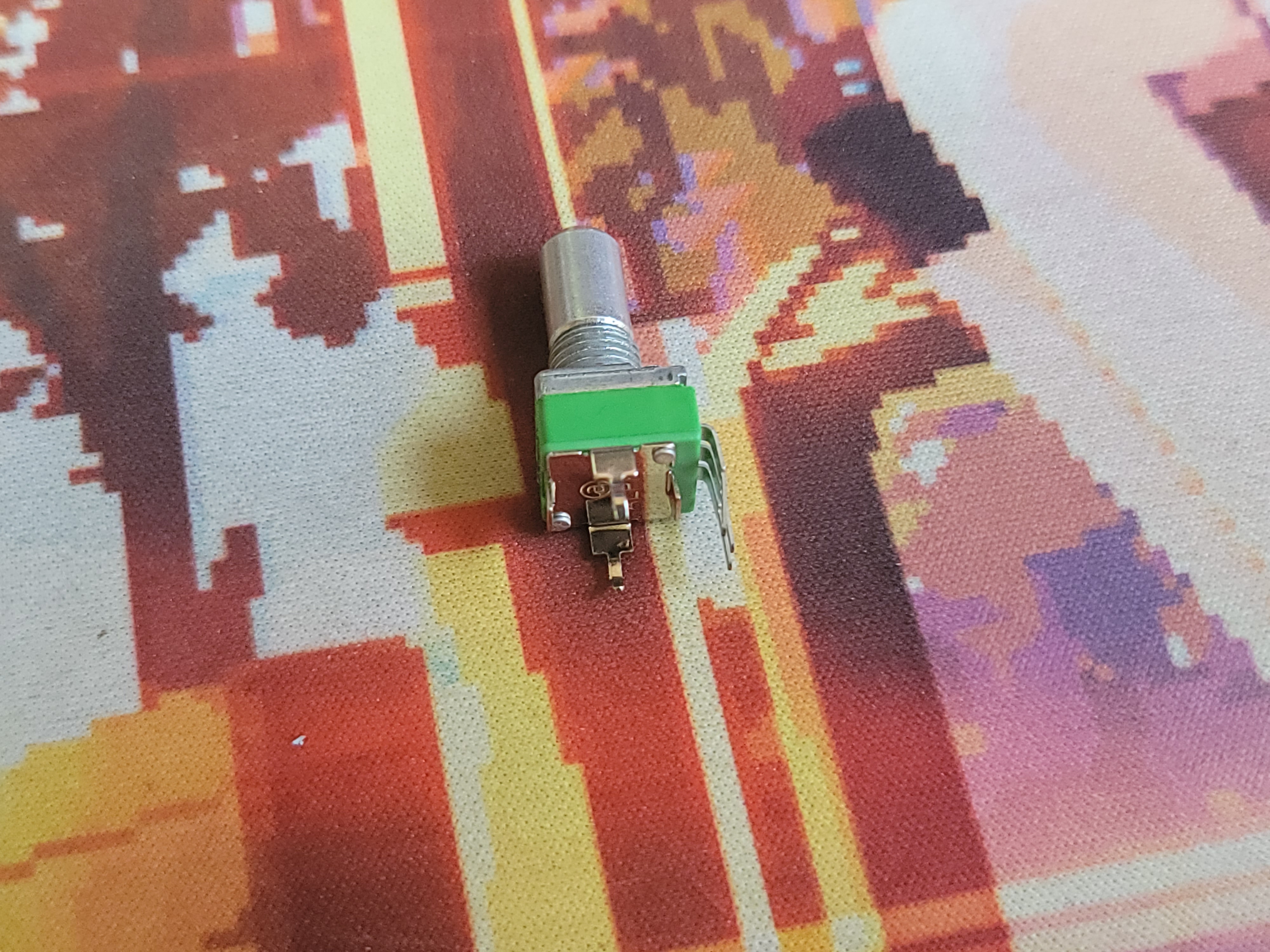

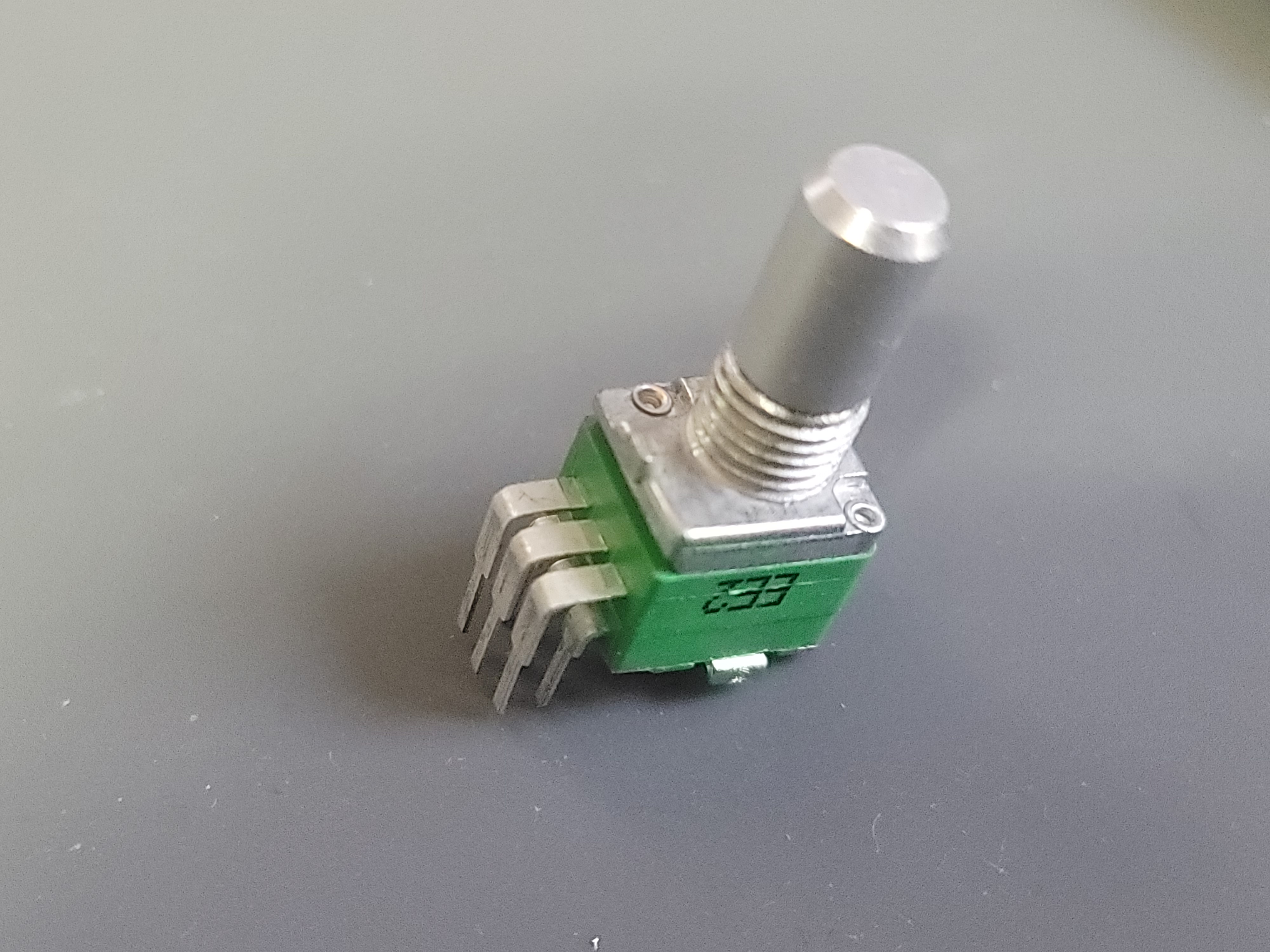

노브에는 pcb에 위치를 잡아주는 gnd 핀이 있는데

필요 없으니 제거해준다

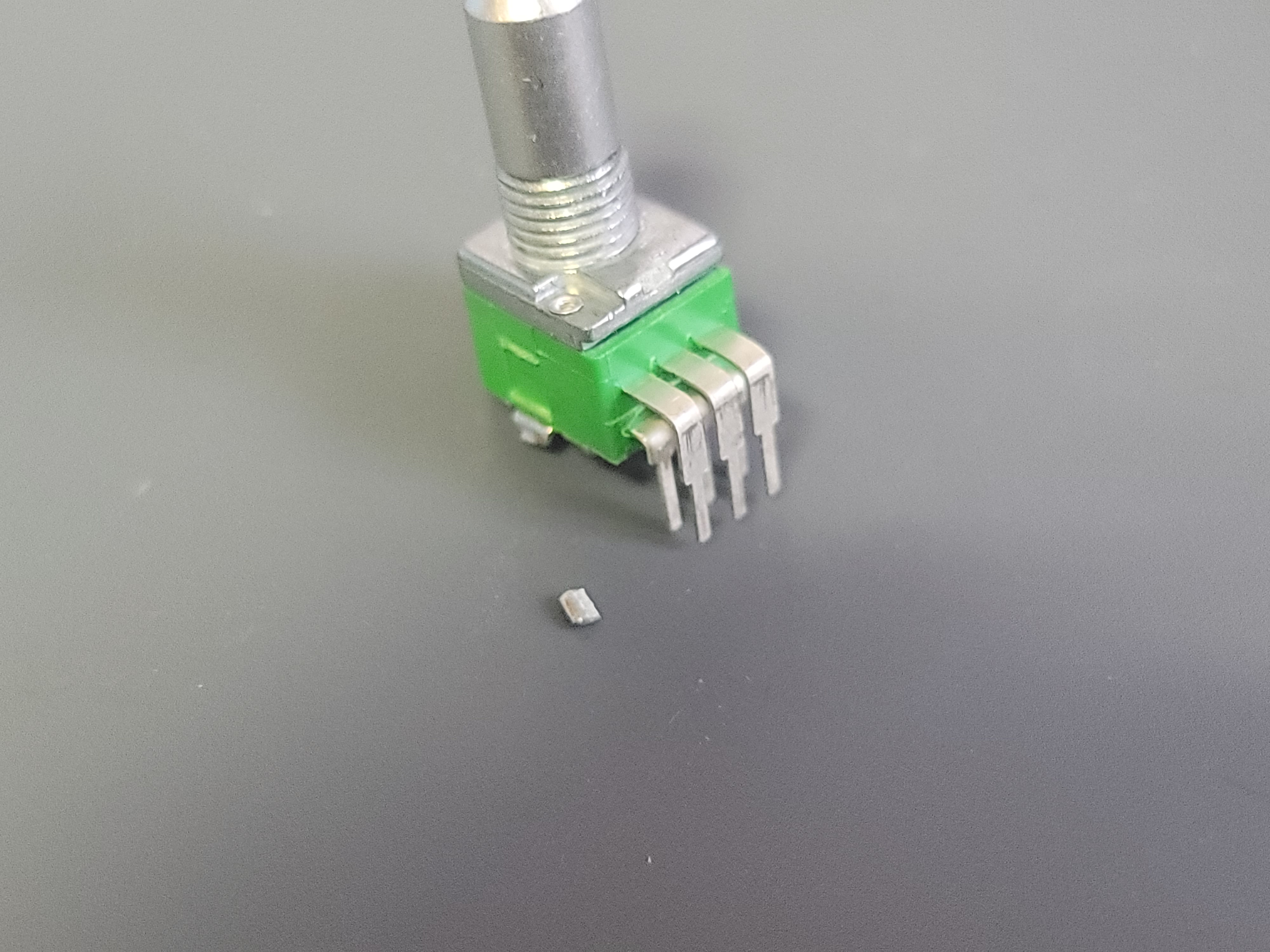

위쪽에 있는 돌아감 방지용으로 있는것도 살짝 힘을 주면 제거가 가능하다

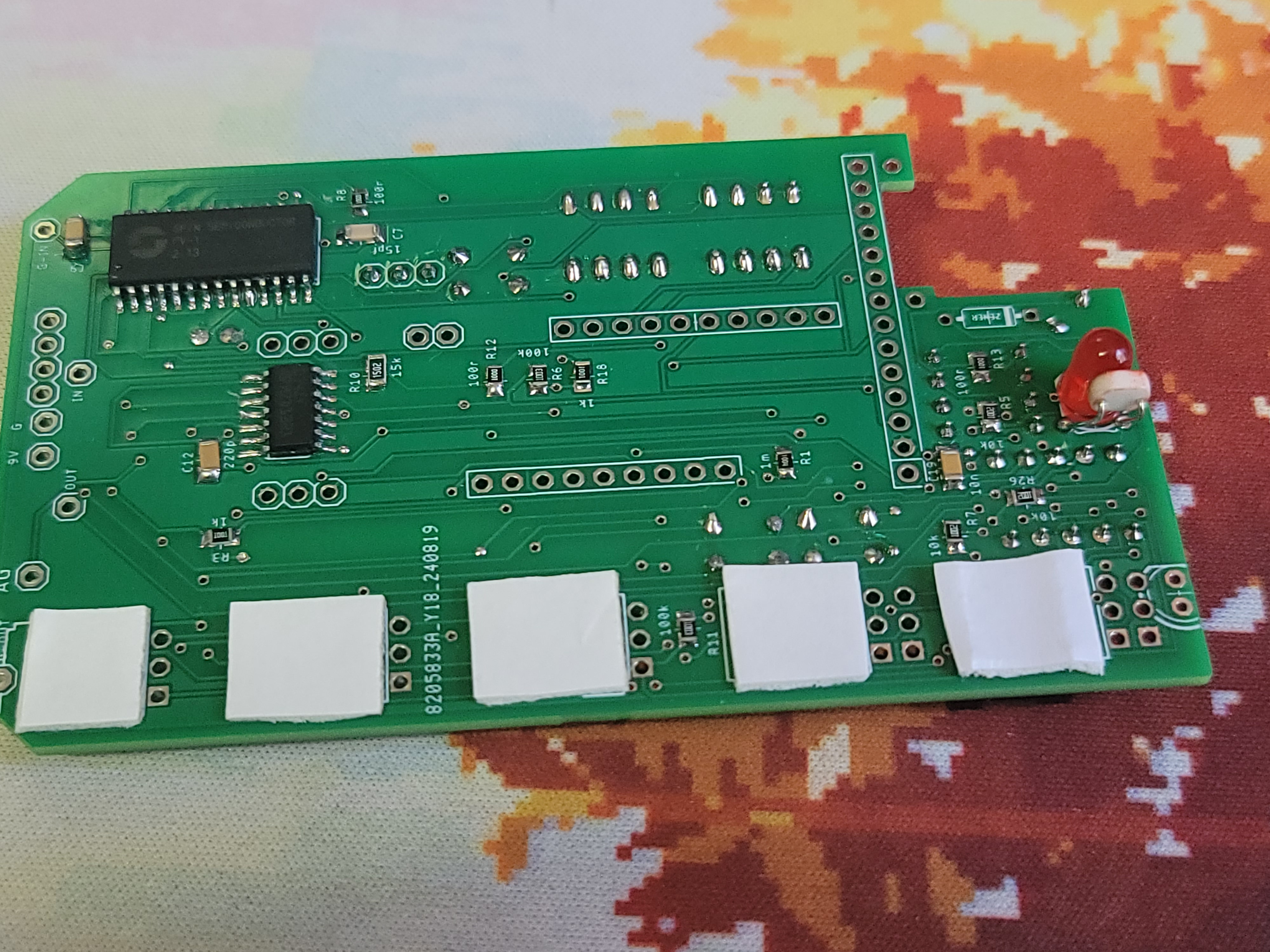

그라운드가 다른 via홀이나 핀을 건들면 안되므로

밑에다가 폼 테이프를 붙여 줬다

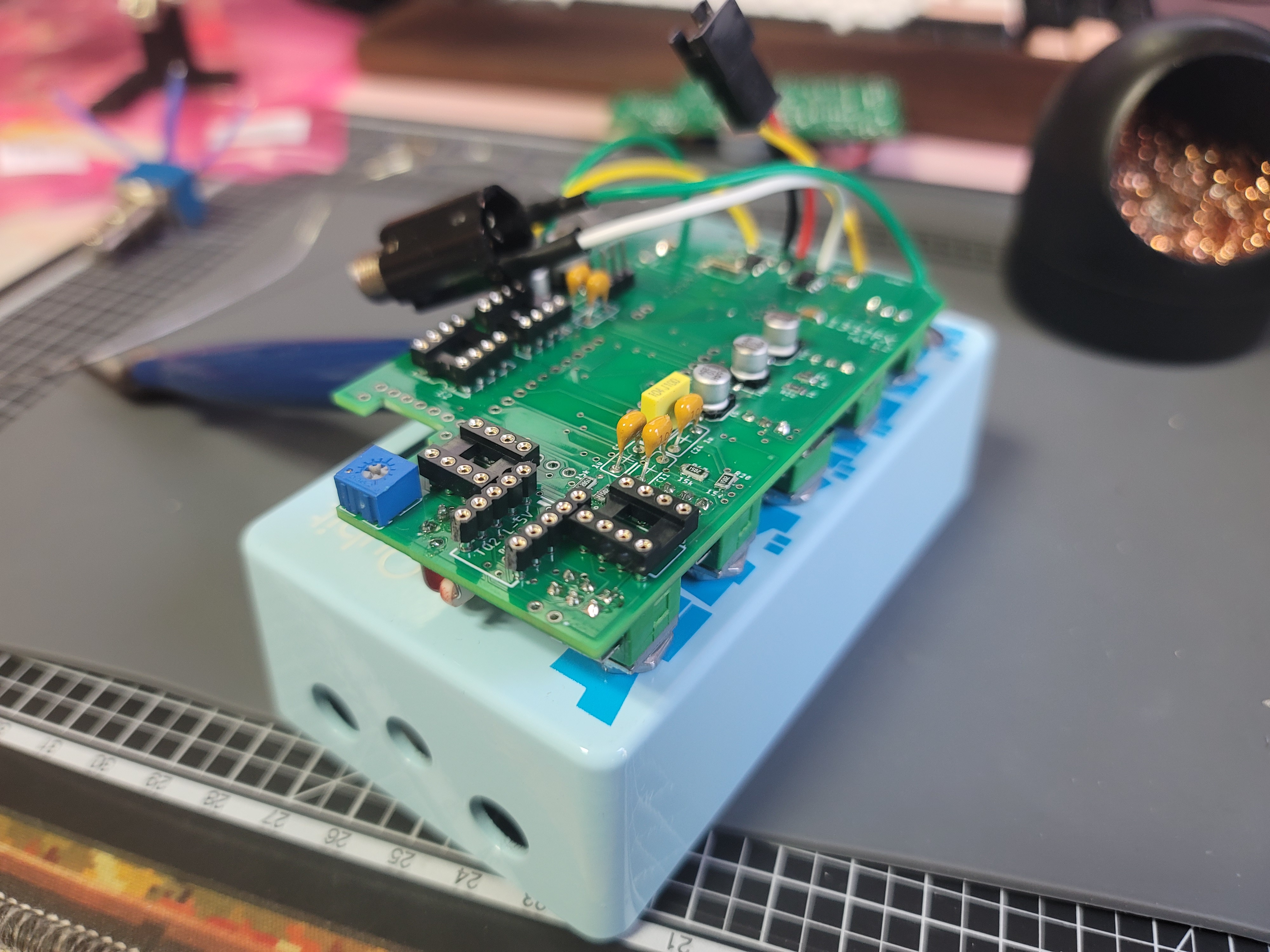

인클로저를 이용해서 위치를 잡아주고 납땜



https://s.click.aliexpress.com/e/_DCIndFV

STM32F103C6T6 STM32F103C8T6 ARM STM32 Minimum System Development Board Module For Arduino - AliExpress 502



정품은 비싸고 카피품도 잘 작동하니까

중국산 stm32를 이용해 주자

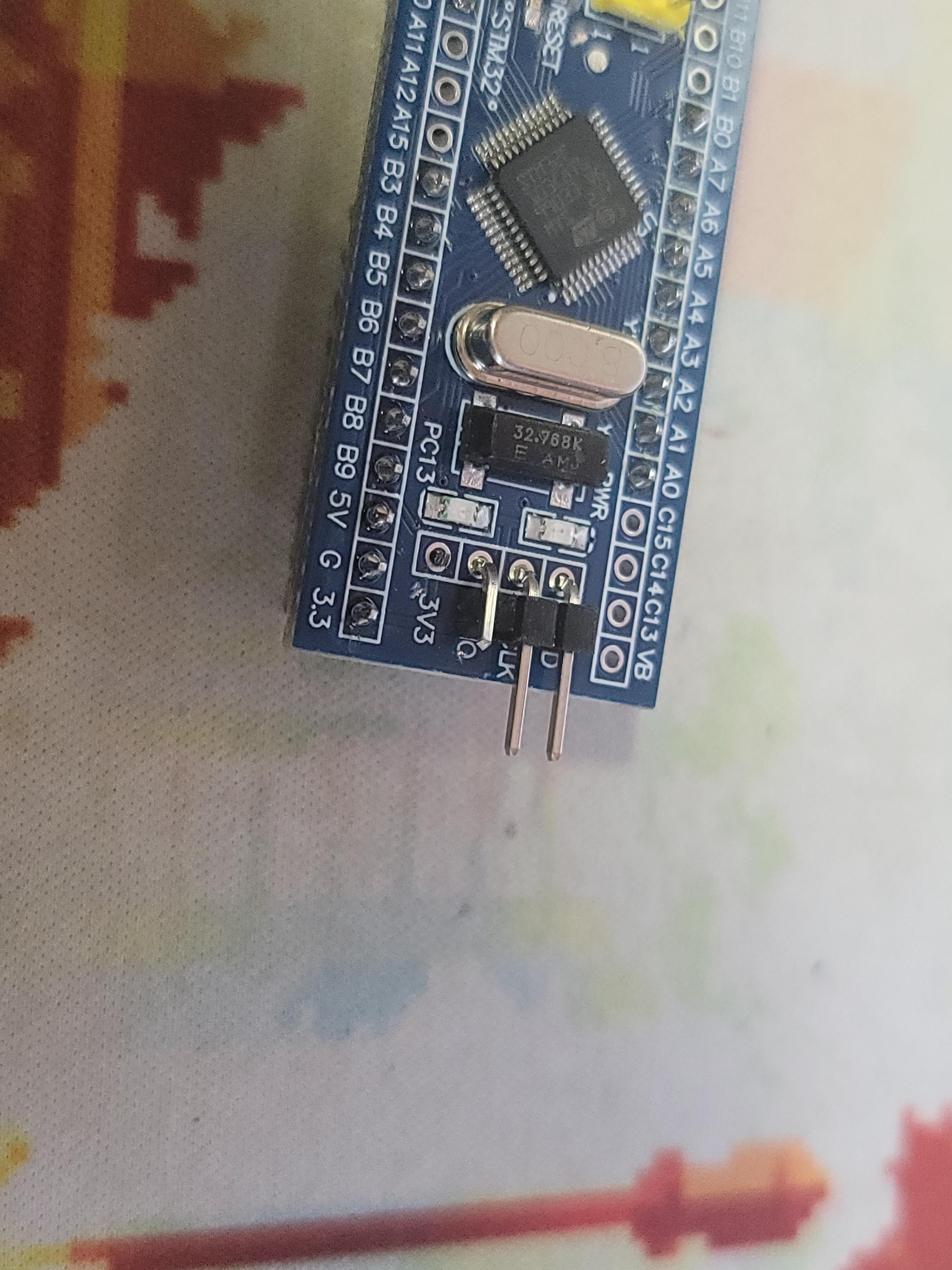

다음으로는 STM32 모듈을 넣어야 하는데

해당 핀이 화면 납땜시 방해가 되므로 잘라 줘야한다

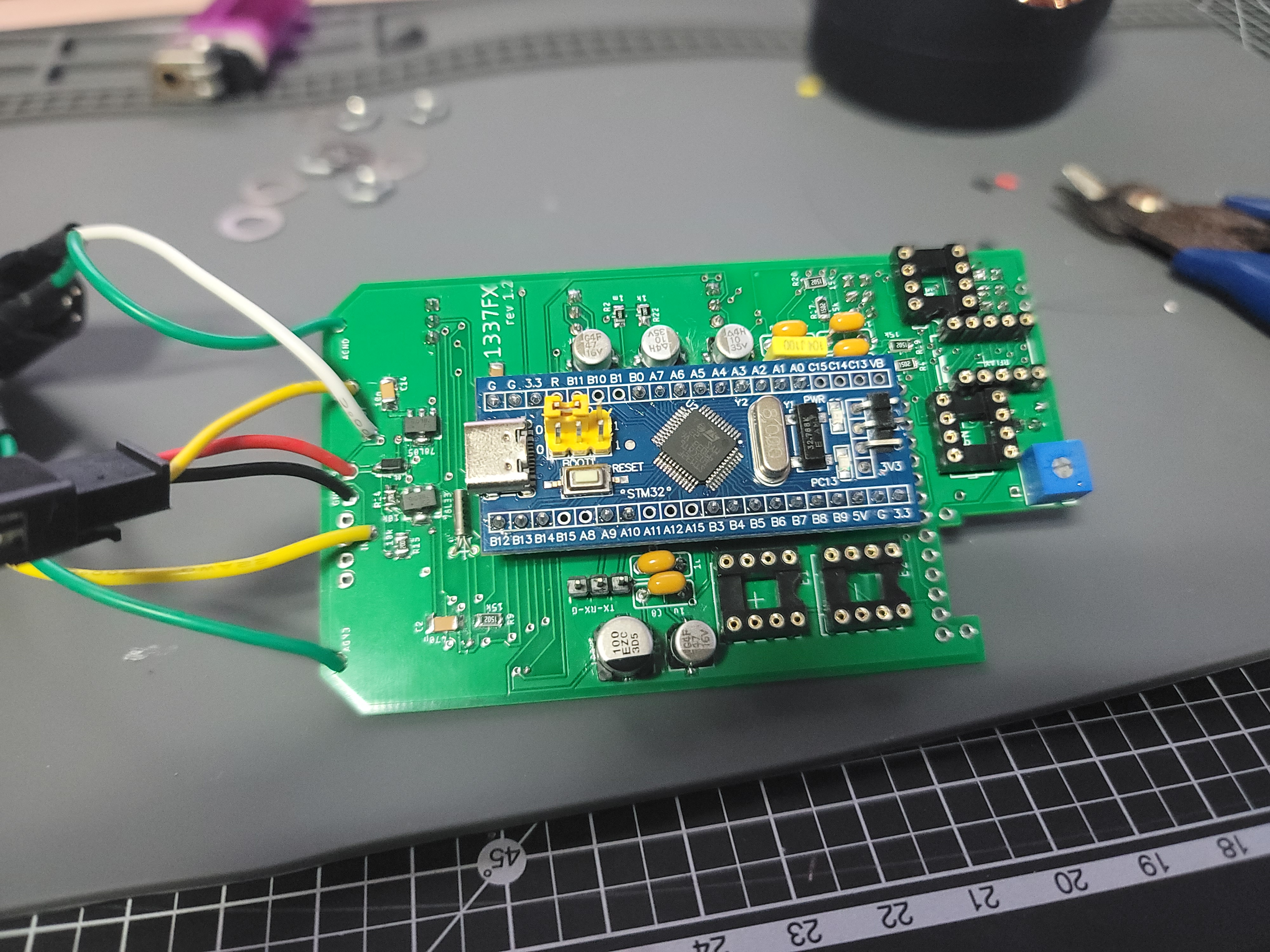

핀을 잘 잘라주고 pcb에 납땜









그리고 노브 스위치도 같이 납땜 해주자
