데스에더 휠고장, 더블클릭 자가수리



데스에더 엘리트를 구입한지 꽤 오랜시간이 지났는데



휠을 돌리면 위아래가 동시에 입력되거나



더블클릭 되는 현상이 생겨서 셀프로 수리해봤다.

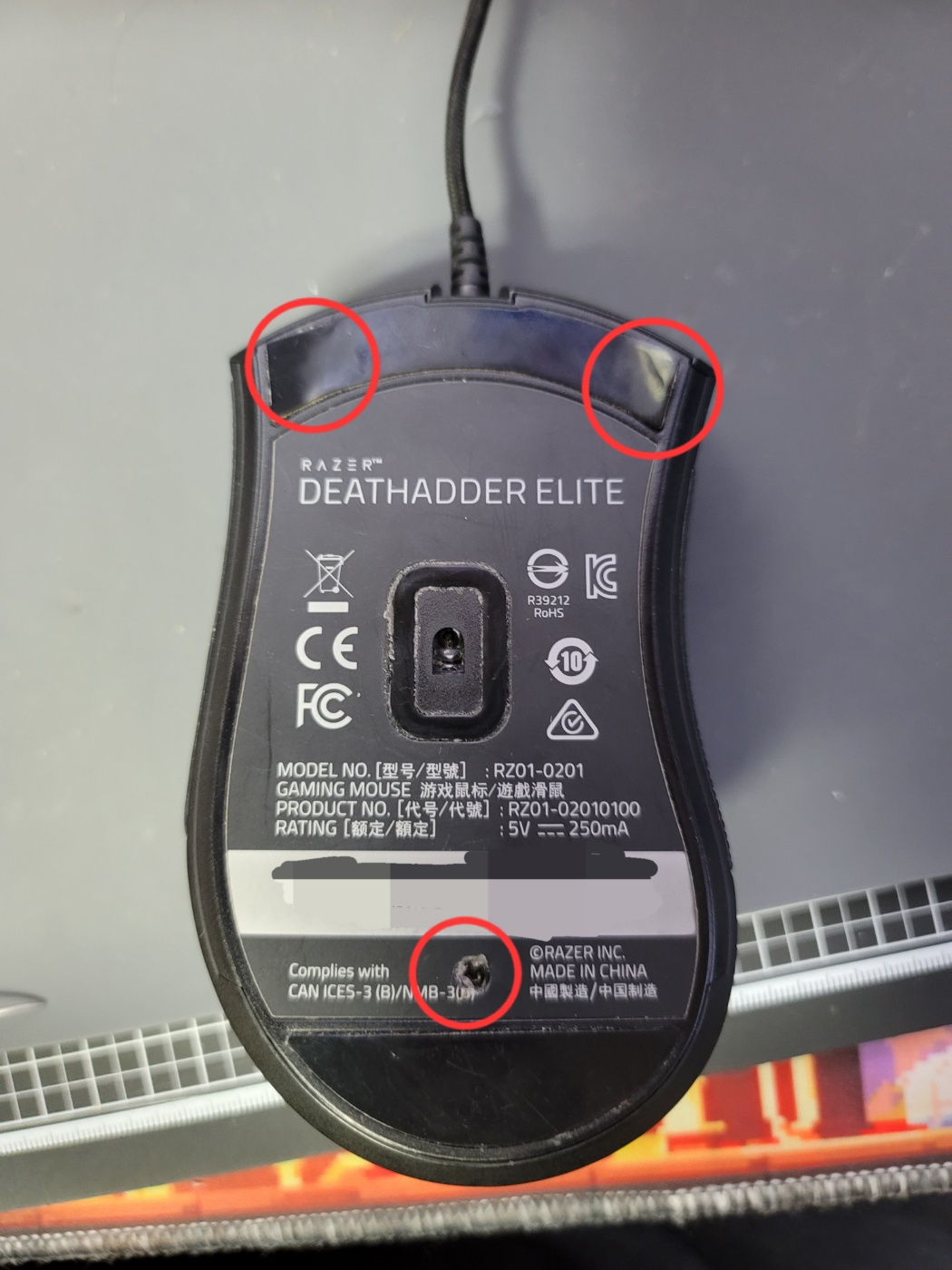

일단 보이는 3개의 나사를 풀러주면 쉽게 분해가 된다.











고무판 밑에 나사가 숨겨져 있으니 살짝 들어올려서 나사를 풀어주면 된다.









위 아래가 분리되면



측면버튼 케이블하고 LED 케이블을 분리해주면 된다.

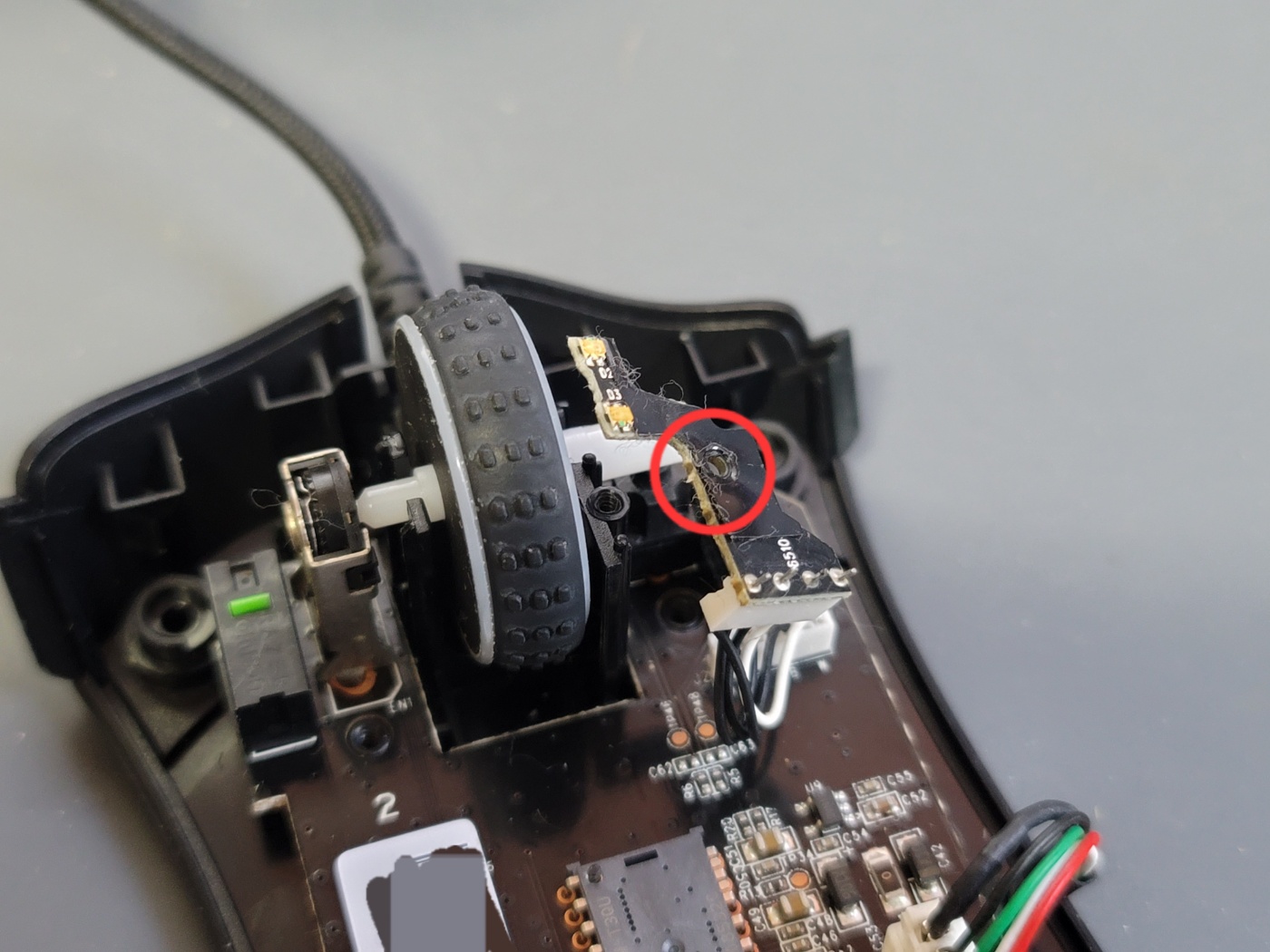

인코더 옆에 있는 검은색 조그만한 나사를 빼주면



휠도 쉽게 빠지게 된다.







이어서 4개의 나사를 빼주면



기판이 빠지게 된다.



usb케이블도 딸려오지만 굳이 뺄필요는 없다.











오늘의 메인 주인공 고장난 인코더 되시겠다



높이는 14mm로 맞는 인코더를 구매해 주면 된다.







2pcs huano 14mm Mouse Encoder for Deathadder elite and 2000 Essential edition decoder accessories solve roller wheel problem - A



내가 구입한 14mm 인코더





높이와 핀이 딱 맞는다.





고정용핀 2개와 입력용핀 3개



총 5개의 핀을 디솔더링 해주면 된다.



공산품들은 무연납을 사용해 디솔이 쉽지 않으니



유연납을 발라주면 쉽게 뺄 수 있다.









추가로 플럭스를 발라줘도 좋다.













Tin Sucker Vacuum with 3 Suction Nozzle EU/US Plug Soldering Remove Pump Electric Solder ADT03 New Desoldering Machine - AliExpr



디솔더링기로 손쉽게 완료







깔끔하게 떨어졌다









인코더를 방향에 맞춰서 잘 끼워주자







납땜으로 고정까지 해주면 인코더는 완성







이번에는 문제의 스위치를 바꿔줘야 한다





2Pcs/10Pcs mouse micro switch D2FC-F-7N(10M)/(OF) D2FC-F-7N(20M)/(OF) D2FC-F-K 50M - AliExpress 13



옴론 D2FC F 7N 스위치 2개를 구매했는데



높이가 딱 맞는다.





똑같이 기존의 스위치를 제거하고









새로운 스위치를 납땜해주면







데스에더 고치기 완료







조립은 분해의 역순



다시 조립해 준다





마우스 테스트 사이트에서



확인해보니 정상작동한다



이렇게 쉽고 저렴하게 데스에더를 고쳐봤다.
